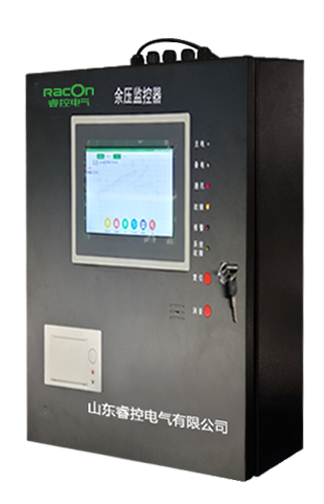

RK-7110余壓監控系統主機

簡介：

余壓監控系統主機

全國咨詢熱線 4006850531

在線聯系

產品描述
演示視頻

產品介紹

具有上傳報警信息、下發指令、故障聲光報警、記錄存儲、底層設備狀態監測等功能

產品特性

與余壓控制器、余壓傳感器、泄壓閥執行器等配套，靈活構建大容量疏散通道的余壓監控系統；可通過余壓控制器監控疏散通道余壓變化，適應現代建筑復雜多變的要求；可實時顯示余壓控制器的“開啟/關閉/故障”狀態；可遠程控制余壓控制器的開啟/關閉；任意分布布線，簡化工程方案；

余壓監控系統的目的就是保持樓梯間和前室的余壓值維持在標準范圍，阻擋有害煙氣進入的同時，確保防火門的正常開啟，保證生命通道的暢通。

標準要求：

中華人民共和國標準GB51251-2017《建筑防煙排煙系統技術標準》

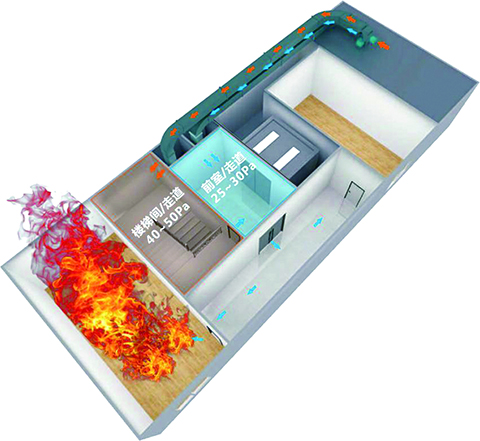

3.4.4機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布，余壓值應符合下列規定：

1.前室、封閉避難層（間）與走道之間的壓差應為25Pa～30Pa；

2.樓梯間與走道之間的壓差應為40Pa～50Pa；

3.當系統余壓值超過更大允許壓力差時應采取泄壓措施；

5.1.4機械加壓送風系統宜設有測壓裝置及風壓調節措施

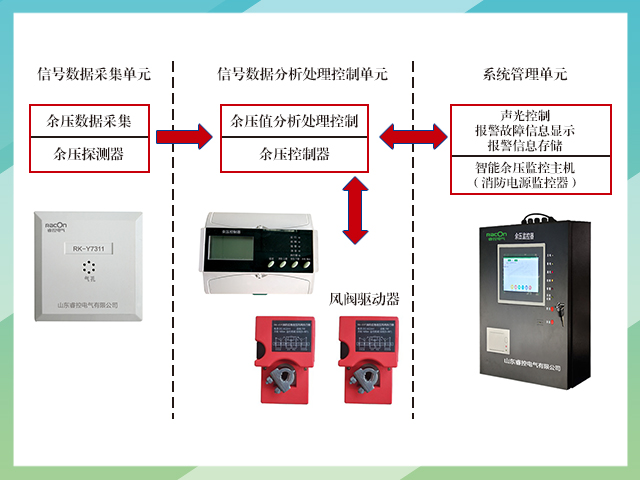

系統原理：

余壓監控系統，也叫壓差測控系統、余壓測控系統、或智能余壓監控系統，是高層建筑正壓送風系統中的一個調節消防前室或樓梯間余壓值的一套系統性裝置。

當余壓超標時，通過正壓送風余壓監控系統控制打開設置在加壓送風旁路上的泄壓閥，使現場余壓降低，當余壓恢復到設定的復位值，余壓監控系統控制關閉泄壓閥，使現場余壓保持在要求范圍之內。

消防應急疏散余壓監控器（以下簡稱監控器）是采用嵌入式操作系統井配以10.2 寸工業級液晶觸摸顯示屏和其它外部設備組成，經過RS485 通訊與多個現場余壓控制器進行通信的裝置。
余壓監控器系統采用RS485 通訊結構設計，通過4 路RS485 接口與多臺余壓控制器相聯、每路接口最多與32 臺現場余壓控制器相聯、一臺余壓監控器更大監控容量可負載1 28 臺余壓控制器，從而實現樓宇的樓梯間與走道、前室與走道消防門兩側壓差進行實時監控，并對余壓傳感器狀態，旁通泄壓閥關閉狀態及開啟狀態進行實時監控和控制。當壓差值出現異常狀況時將發出報警信號，提醒工作人員注意：并能顯示和記錄具體內容。有故障報警、信息記錄及打印等功能。
消防應急疏散余壓監控系統工作穩定，功能全面，信號穩定有效，可廣泛用于工廠，學校、醫院、商場、賓館、劇院、展廳、辦公樓等各種場合。

基本功能

實時監控：實時通過液晶觸摸屏監控顯示當前余壓控制器地址號及狀態和余壓探測器（傳感器）地址號及余壓值狀態風閥控制器開啟或關閉狀態等，可翻頁查看所有余壓探測器{ 傳感器）的余壓值狀態，并可以控制防火閥開啟或關閉。
報警記錄：當余壓控制器監控到余壓探測器（傳感器）的余壓值達到設定的報警值。報警信息彈出并記錄下來。
事件記錄：當余壓控制器監控到通訊故障時，主電電壓或備電電壓沒有接入時，風閥控制器沒有接入時，傳感器IP 地址碼重復時，故障燈亮起并發出報警聲，井記錄下來。
測試記錄：當余壓監控器用來測試防火閥開啟或關閉時，狀態會自動記錄下來。
用戶管理：
密碼修改：可以按照用戶需要設置登錄密碼，只能修改本登錄用戶的密碼。
密碼重置：（按照管理權限，操作員只能重置操作員的登錄密碼權限，管理員可以重置管理員和操作員登錄密碼權限，超級用戶可以重置超級用戶、
管理員和操作員的登錄密碼權限）。
授權碼：（根據產品編號，按照點位要求以及授權時間，可以通過授權軟件生產授權碼）。
參數設置：
參數設置：（用于修改余壓模塊差壓報警值范圍）；
IP 地址： (192.168.0.2)；
數據管理：（可導入導出歷史數據和配置，程序升級更新）。
聯網通訊：余壓監控器自帶四路RS485 通訊接口，可與余壓控制器組網通訊，實現遠程監控管理。實時顯示余壓探測器（傳感器）的余壓值狀態及報警信息。
