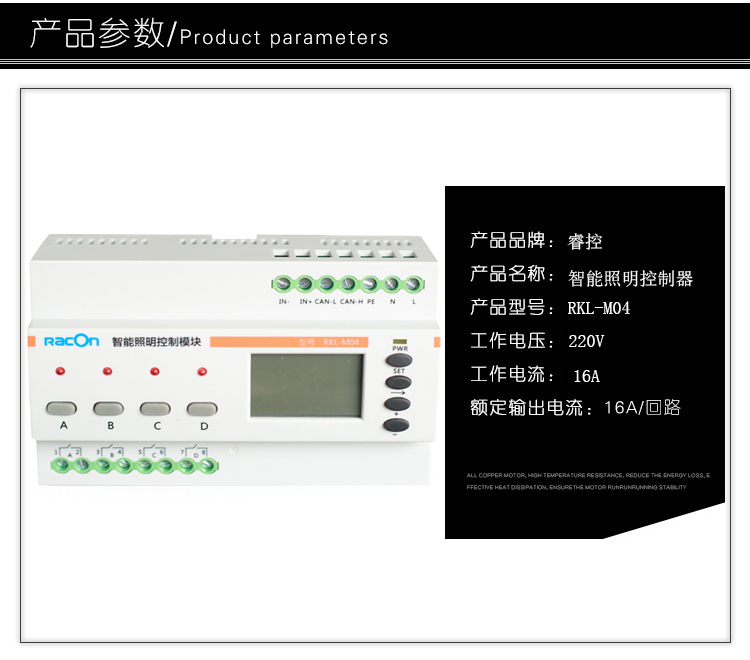

RKL-K系列智能照明控制器廣泛地應用于工業、商業、民用建筑等領域的照明系統、建筑照明電氣的控制，廣泛應用于市政道路、高速公路、橋梁、隧道、地下車庫、園林、碼頭、觀光景燈、體育廣場、游樂場所、廣告燈箱等公共照明環境，辦公樓、家居、學校等專用照明環境。適用的燈具類型：高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等所有氣體放電式照明燈具。

功能與特點：

1）依據經緯度算法計算得出當地日出日落時間，根據一年四季變化規律自動調整。

2）具備開關時間調整定時功能，每路帶4段情景設置，用戶可根據當地環境條件和氣候條件調整時間控制。

3）具備光輔助控制，如遇陰雨天適當調整開關時間。

4）具備星期工作節假日控制模式，遇重要節日和特定巡視而特定設置開關時間。

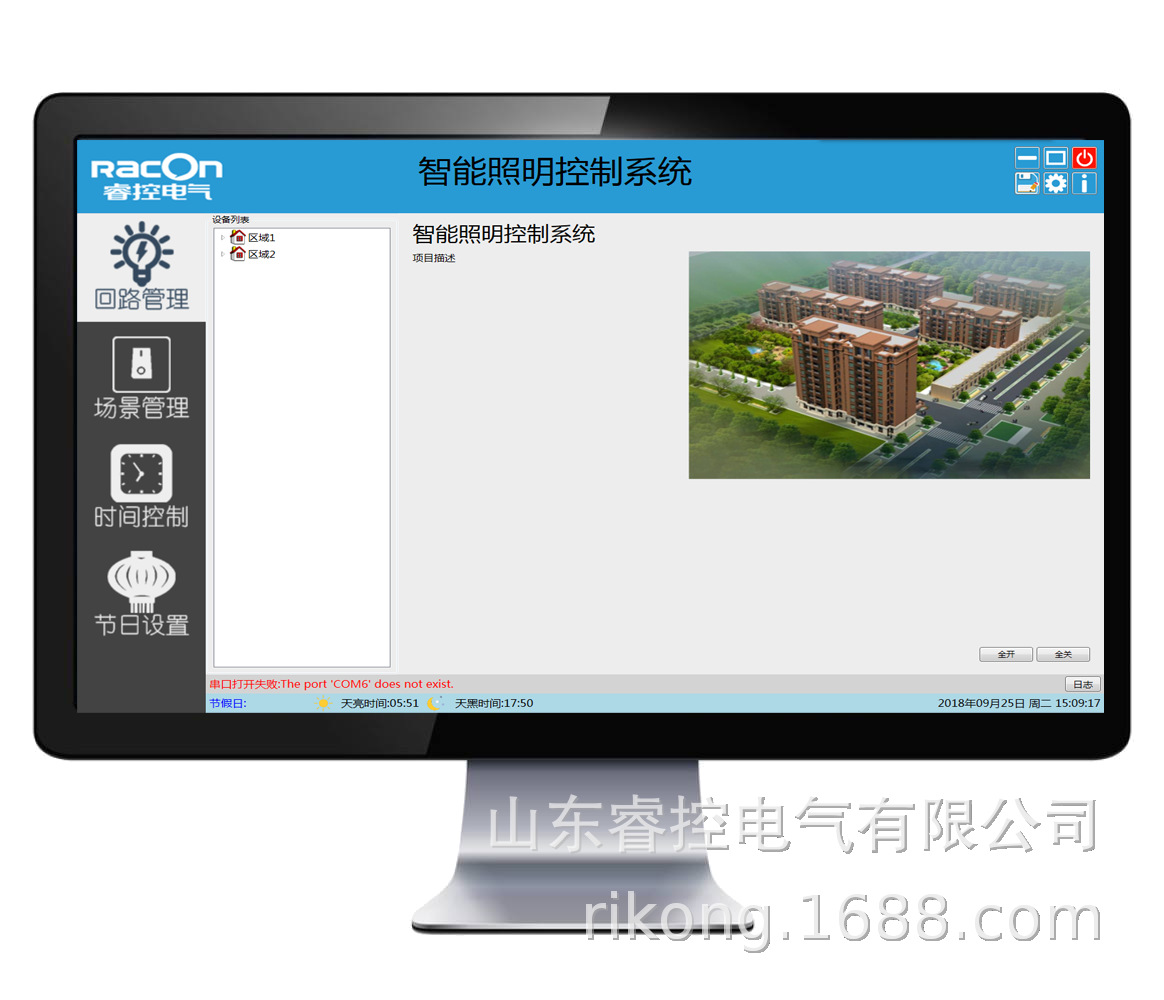

5）帶CAN通訊接口，應用CAN通訊協議,可實現遠程控制開關。

6）配置液晶顯示，清晰明了；各輸出回路的運行指示和手動自動轉換功能。

7）保證各輸出回路相互隔離，獨立使用。

8）采用開關電源供電，寬電壓范圍達到AC85~265V，具有防雷、抗干擾能力強。

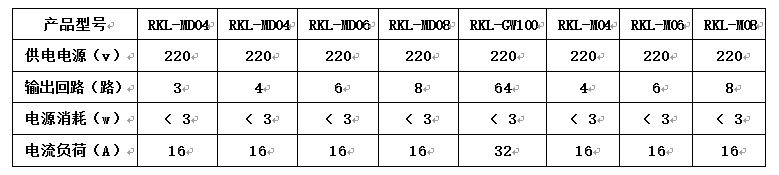

技術指標

使用環境：溫度 -40~85℃ 濕度< 90%
光感輸入：光敏電阻
消防聯動：跟光控共用端子通訊方式：Modbus標準接口RS485
安裝方式：導軌式安裝外形尺寸：144*88*66mm(長*寬*高)

二

三

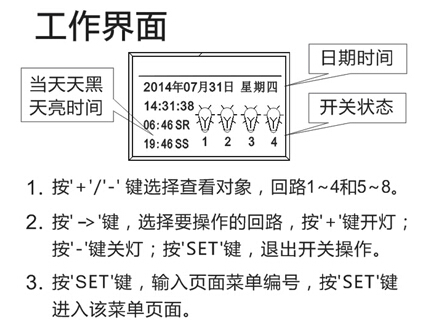

主畫面上顯示當前日期和時間，分別顯示每路開關狀態，用圖形表示出來，直觀明了。顯示當地當天的天亮天黑時間，給用戶在時控設置里設定經緯度時間控制時做參考值。

四

注意事項：

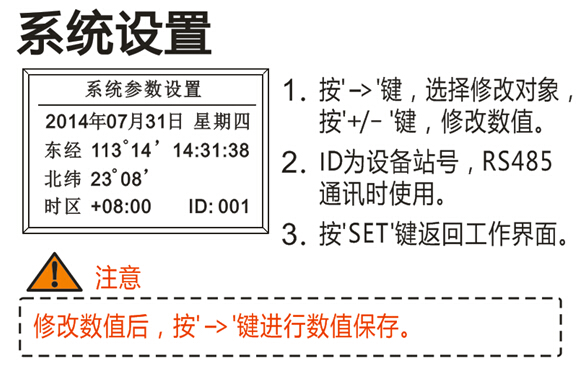

控制器在投入使用前，先設定日期和時間、當地的經度和緯度，這樣控制器才準確地計算當地的天亮天黑時間，控制器主頁準確顯示當前天黑天亮時間?？刂破鞒鰪S前默認設置山東濟南的經緯度值，為客戶能更好使用經緯控制的準確性，請務必使用前參照全國的經緯度時區表（百度一下），修改使用地的經緯度值。
特別提醒：按‘+’‘-’鍵修改數值時，移動光標后才能保存結果。如果直接按‘SET’返回主畫面，則剛才修改的值會失效。

五

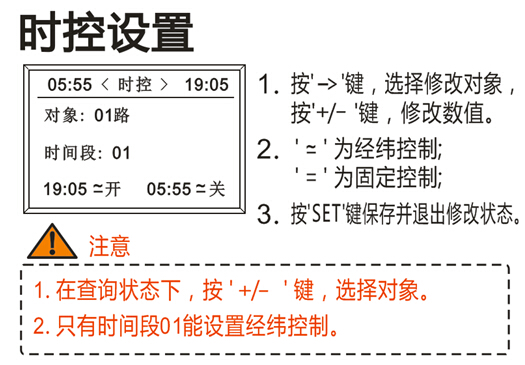

時控設置分為經緯控制（經緯時控）和固定控制（普通時間控制）兩種控制，經緯時控依據經緯度算法計算得出當地每天日出日落時間，根據一年四季變化規律自動調整。
時控設置頁面介紹：
1、頁面左上角顯示：05:55是當地當天天亮時間；頁面右上角顯示：19:05是當地當天天亮時間；
2、對象：具體看控制器帶多少回路輸出，如：4路控制器 可選擇對象01至04，分別設置1至4路的時控設置。
3、時間段：基于每一個對象可以設置4個時間段，就是說每個回路一共可設置4組開關時間。
? 01段默認是經緯時控設置，如要按照經緯度計算出來的天黑天亮時間準確控制開關，使用前必須在“系統設置”頁面先設定好當地使用的經度和緯度，然后根據主頁顯示的天黑和天亮時間來填寫該對象01時間段。
? 02、03、04段是自由定時開關設置，當不需要使用多組時間控制，即把該組時控設置為00：00固定開-00：00固定關，該組時段就不參與控制。
? 實現全夜燈和半夜燈設置：
全夜燈>>建議選擇經緯度開燈和經緯度關燈
半夜燈>>建議選擇經緯度開燈和固定時間關燈

六

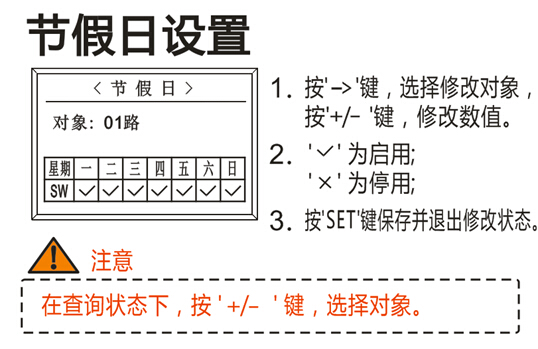

在表格里設置周一至周日啟停功能，遇重要節日和特定巡視而特定設置開關燈時間。

七

日全食或者下雨天時，是否要用到光控開關，用到時請打上‘√’，不用時請打‘×’。
注意：安裝探頭時不要安裝在本次控制的燈光下面，時控設置/消防設置/通斷間隔設置/一周啟停設置/光控設置 操作簡介，在查詢狀態下，通過‘+’‘-’鍵，可以翻頁選擇查詢不同回路的參數；按‘SET’鍵進入修改狀態，移動光標到目標位置，通過‘+’‘-’鍵，修改目標值，按‘SET’進行數據的保存，如在查詢狀態下，則退出返回到工作頁面。
